프레임과 팬 날개는 LCP 소재로 만들어져 높은 강도와 내구성을 자랑합니다.
미니 브러시리스 팬은 크기가 15x15x4mm로 작고 섬세하며 설치가 쉽습니다.
초소형/로우 프로파일 모델로, 소형 전기 기기 및 국소 냉각에 적합합니다.
밀폐형 베어링 구조로 작동 수명이 더 길어졌습니다.
DC 무브러시 팬
왜 우리를 선택 했습니까
경쟁력 있는 고급 제품
하이엔드 제품의 기술은 복잡하고, 정밀도에 대한 요구가 매우 높으며, 국내 공장 대응업체가 많지 않아 경쟁우위가 크다.
품질 보증
자동화된 생산 공정을 통한 효율적인 공급망 관리로 가격 경쟁력 있는 제품 제공을 보장합니다.
12년 공장 역사
시장의 요구와 기술 동향을 심층적으로 이해하기 위한 풍부한 경험과 전문성을 갖추고 있습니다.
맞춤형 솔루션
고객 요구 사항에 따른 맞춤형 솔루션, OEM, ODM 지원.
DC 브러시리스 팬이란?
무브러시 DC 팬은 로터 측면에 장착된 4개의 영구 자석의 교차 패턴 배열을 가진 무브러시 DC 모터(BLDC 모터)를 사용합니다. 브러시 DC 모터와 달리 BLDC 모터는 작동을 위해 정류자나 브러시가 필요하지 않습니다.
-
![미니 브러시리스 팬]()
-
![DC 마이크로 무소음 무브러시 팬]()
-
![RC 냉각 팬 30mm 26000rpm]()
RC 냉각 팬 30mm 26000rpm▶ 【모터 보호】 크기: 30x30x10mm, 최대 26000 RPM, 전압: 8.4V. 이 냉각 팬은 방열 효과가 뛰어나 모터를 효과적으로 보호합니다. 컴팩트한 크기와 가벼운 디자인으로 설치가 쉽습니다.자세히 보기
▶ 【정교한 장인 정신】 고품질 소재와 정교한 장인 정신을 사용하여 이 냉각 팬의 내구성을 보장하여 장시간 안정적으로 작동할 수... -
![강력한 유량을 위한 DC 무브러시 튜브 팬]()
-
![30mm DC 무브러시 팬]()
30mm DC 무브러시 팬DC 30*45mm 원형 팬자세히 보기
고속 80000rpm
CE, ROHS 표준 12V, 24V, 220V 전압 선택 가능 외부 드라이버, 유연한 속도 조절, 반응성 -
![12볼트 DC 축류 팬]()
-
![4028 무브러시 직류 DC 축류 팬]()
4028 무브러시 직류 DC 축류 팬DC 축류 팬 40x40x28mm자세히 보기
고속 32000rpm
고압 1.6kpa
대용량 공기 흐름 38.5cfm 표준 전압 12V /24V
무게 49g -

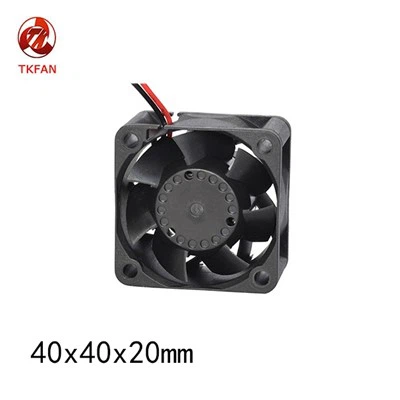

![40mm 무브러시 팬]()
40mm 무브러시 팬40mm 무브러시 팬-40x40x20mm자세히 보기
NMB 2볼 베어링, 장수명 50000시간
고속 20000rpm
플라스틱 프레임 및 임펠러(가연성: UL94V-0)
12v,24v 전압은 선택 사항입니다 -
![DC 무브러시 팬 12v 40mm]()
DC 무브러시 팬 12v 40mmDC 무브러시 팬 40mm-40x40x20mm자세히 보기
NMB 2볼 베어링, 장수명 50000시간
고속 22000rpm
710pa 및 29.7cfm
플라스틱 프레임 및 임펠러(가연성: UL94V-0)
12v,24v 전압은 선택 사항입니다 -
![24V 50mm 팬]()
24V 50mm 팬DC 축류팬 50x50x25mm자세히 보기
NMB 2볼 베어링, 장수명 50000시간
고속 14000rpm
12v,24v 전압은 선택 사항입니다
플라스틱 프레임 및 임펠러
무게는 47g입니다 -
![60mm DC 팬]()
-
![DC 60mm 21700rpm 고속 고속]()
DC 60mm 21700rpm 고속 고속DC 축류팬 60x60x38mm자세히 보기
고속 21700rpm
높은 공기압 1.7kpa
NMB 2볼 베어링, 장수명 50000시간
플라스틱 프레임 및 임펠러(가연성: UL94V-0)
무게는 96g입니다
DC 브러시리스 팬의 장점
낮은 유지 관리 비용:DC 브러시리스 팬은 회전자와 스테이터 사이에 브러시를 사용하지 않으므로 유지 보수가 거의 필요하지 않습니다.
더 나은 성능:이 팬은 전자적으로 제어되며 속도와 모터 토크(힘)를 제어합니다. 따라서 이 팬은 매우 효율적인 성능을 제공합니다.
장수:브러시가 없기 때문에 스파크 생성이 불가능합니다. 따라서 DC 브러시리스 팬은 일반 팬보다 상당히 내구성이 뛰어납니다.
실패 가능성 낮음:기계식 스위치를 사용하는 일반 팬과 달리 DC 브러시리스 팬은 전자 제어 시스템을 사용합니다. 마모로 인한 고장 가능성이 낮습니다.
더 큰 토크:DC 브러시리스 팬은 지속적으로 최대 토크를 전달하고 원활한 성능을 보장합니다.
DC 브러시리스 팬의 구조 및 작동
DC 무브러시 팬의 작동 원리를 알기 위해서는 먼저 전통적인 팬의 작동 원리를 이해해야 합니다. 일반 팬에서 브러시는 마찰을 일으키고 블레이드에 전력을 공급합니다. 이 마찰로 인해 모터가 마모되고 팬의 수명이 줄어듭니다.
반대로 DC 무브러시 팬에는 주로 로터와 스테이터라는 두 가지 구성 요소가 있습니다. 로터는 팬 블레이드가 고정된 자석에 부착된 팬의 회전 부분입니다. 스테이터는 전기 공급을 받으면 자속을 생성하는 구리 권선으로 구성됩니다.
BLDC 모터는 브러시를 사용하지 않습니다. 대신 이 팬은 효율적이고 오래 지속되는 영구 자석 모터로 구성되어 있습니다. 이 모터는 로터의 위치를 알기 위한 센서를 포함하는 전자 회로 기판을 통해 제어됩니다.
회로 기판은 로터의 위치에 따라 모터에 전기 펄스를 보내 블레이드가 회전하게 합니다. 이 절차는 마찰과 에너지 낭비가 없어 기존 팬보다 효율적입니다.
DC 무브러시 팬은 원격 제어 기능이 있습니다. 20피트 떨어진 곳에서도 팬 설정을 변경할 수 있습니다. 수면 모드와 켜기/끄기 타이머도 유용합니다. DC 무브러시 팬을 설정하여 2시간마다 팬 속도를 한 단계씩 낮추거나 높일 수 있습니다. 이 기능을 사용하면 밤에 깨지 않고도 팬 속도를 수동으로 조정할 수 있습니다.
DC 브러시리스 팬 대 일반 팬
DC 무브러시 팬은 사용하는 기술 때문에 일반 팬보다 점수가 더 높습니다. DC 무브러시 팬은 일반 팬보다 전기 소모가 적고 수명이 길며 소음이 적습니다. 이제 이 두 팬의 차이점에 대해 자세히 알아보겠습니다.
01/
비교할 수 없는 기술
DC 무브러시 팬은 모터를 조절하는 영구 자석을 사용하는 반면 일반 팬에서는 전자석을 사용합니다. DC 무브러시 팬의 영구 자석은 열 손실 없이 전력을 덜 사용합니다. 이는 이러한 팬을 높은 전력을 사용하고 열 손실과 낮은 효율성에 노출되는 일반 팬보다 에너지 효율이 높습니다.
02/
전력 소비
일반 팬은 약 70-80와트의 전력을 소모하고 에너지 절약에 전혀 노력하지 않습니다. 반면 DC 무브러시 팬은 28-40와트의 전력만 사용합니다. 따라서 전기 요금을 많이 절약할 수 있습니다. BLDC 팬은 연간 약 1,500-2,000루피를 절약할 수 있습니다.
03/
인버터 작동
일반 팬은 많은 에너지를 소모하기 때문에 인버터에 부담을 줍니다. 인버터를 빠르게 소모합니다. 반대로 DC 무브러시 팬은 에너지를 덜 소모하고 인버터에서 3배 더 오래 작동하여 여러 DC 무브러시 팬을 동시에 사용할 수 있습니다.
04/
소음 제어
일반 팬은 마찰로 인해 윙윙거리는 소리를 냅니다. 반면 DC 무브러시 팬은 마찰이 없어 소음이 적고 조용한 작동으로 유명합니다.
DC 브러시리스 팬과 브러시 팬의 차이점
구조적 차이
우선, DC 무브러시 팬과 브러시 모터 팬 사이에는 구조에 명백한 차이가 있습니다. 브러시 모터 팬의 로터에는 브러시가 부착되어 있으며, 이 브러시는 마찰을 통해 접촉을 생성하여 전류 경로를 만듭니다. 무브러시 모터 팬에서는 브러시가 필요하지 않으며, 로터의 영구 자석은 전자 컨트롤러에 의해 구동되어 로터가 움직입니다.
작동 원리
둘째, 무브러시 팬과 무브러시 모터 팬의 작동 원리도 다릅니다. 무브러시 모터 팬의 회전자는 브러시에 의해 제어되고, 자기장은 회전자의 전류 방향을 지속적으로 변경하여 생성되어 회전자를 구동합니다. 무브러시 모터 팬은 전자 컨트롤러를 통해 회전자 위치를 모니터링하고 전류와 자기장을 정밀하게 조정하여 회전자가 항상 올바른 위치에 있도록 합니다.
수명과 신뢰성
또한 DC 무브러시 팬은 수명과 신뢰성 측면에서 브러시 팬보다 분명한 장점이 있습니다. DC 무브러시 팬에는 브러시가 없기 때문에 구성 요소의 마모가 적습니다. 동시에 무브러시 모터 팬의 로터는 브러시에 의해 마찰되지 않으므로 불꽃이 발생하지 않아 화재 위험이 줄어듭니다. 이로 인해 무브러시 팬은 장기 작동 및 혹독한 환경에서 더욱 신뢰할 수 있습니다.
DC 무브러시 팬 선택 특성
전압 - 정격:정상 작동 시 장치의 정격 전압을 나타냅니다.
크기/치수:장치의 물리적 치수. 일반적으로 길이 대 높이 또는 직경.
너비:일반적으로 이는 하우징의 앞면에서 하우징의 뒷면까지의 측정치를 나타냅니다.
공기 흐름:팬이 생성할 수 있는 공기량 유량을 나타냅니다. 일반적으로 정격 전압과 장치의 입구와 출구 사이의 압력 차이가 0인 조건에서 측정합니다.
정압:정격 입력 전압과 유량이 0일 때 팬이 생성할 수 있는 최대 공기 압력 차이를 나타냅니다.
베어링 유형:팬의 가동부에 기계적 지지를 제공하는 데 사용되는 기술을 나타냅니다.
팬 유형:팬의 기계적 형태를 설명합니다.
특징:이는 자동 재시작이나 속도 센서와 같은 장치의 다양한 기능이나 속성입니다.
소음:제조업체가 정의한 테스트 조건에서 측정한 장치의 음향 방출 수준을 나타냅니다.
전력(와트):일반적으로 이 정격은 정상 작동 중에 장치가 소모할 것으로 예상되는 정격 전력량을 나타냅니다.
분당 회전수:정격 전압이 인가될 때 장치가 회전하는 정격 속도를 나타냅니다. 실제 속도는 적용 조건에 따라 달라집니다.
종료:핀, 빠른 연결 또는 와이어 리드와 같이 장치를 시스템에 연결하는 데 사용되는 종료 스타일을 선택합니다.
침투 방지:IP(침수 방지) 등급(IP20, IP65, IP67 등)은 물과 먼지가 시스템에 유입될 가능성을 정의합니다. 첫 번째 숫자는 먼지와 고체 오염 물질을 나타내고 두 번째 숫자는 물과 액체를 나타냅니다.
작동 온도:권장 작동 온도는 일반적으로 범위 또는 최대값으로 제공됩니다. 이러한 온도를 초과하면 성능에 영향을 미치거나 장치 및 기타 시스템 구성 요소가 손상될 수 있습니다.
승인 기관:제품이 승인 기관의 최소 안전 기준을 충족한다는 표시. 이러한 기관은 소비자 안전을 보호하는 정부 기관이거나 사설 제3자 실험실입니다.
무브러시 DC 팬의 구조
팬 로터
공기 흐름의 핵심이자 냉각 팬의 축인 DC 무브러시 팬을 포함합니다. 이들은 균형 잡힌 팬 블레이드, 로터 자기 링 및 영구 자석의 회전을 지원하는 데 사용됩니다. 자기 링.
팬 스테이터
지지 스프링을 포함하여 베어링을 분리하여 샤프트와 베어링의 균형을 맞추고, 고속, 저마찰, 장수명 회전, 버클 링, 전체 구성 요소의 고정 및 복합 회전, 모터 부분, 생산 회전 방향, 회전 크기 및 회전 속도가 핵심입니다.
외부 프레임
팬 모터를 지원하고 분산시키는 역할을 합니다.
팬 모터
회로 기판, 제어 에너지 소비 및 신호 접근, 자기 레벨 추진 스위칭을 생성하는 실리콘 강판(즉, 고정자 자석, 부착된 권선 코일), 실리콘 강판 상단 및 하단 커버, 고정 및 절연체를 포함합니다.
DC 브러시리스 팬의 분류
싱글 볼 베어링 무브러시 팬
싱글 볼 베어링은 기존의 오일 밀봉 베어링을 개량한 것입니다. 로터와 스테이터 사이에 윤활유로 볼을 윤활합니다. 오일 밀봉 베어링의 짧은 수명과 불안정한 작동을 극복하고 비용 증가를 극히 제한합니다. 싱글 볼 베어링은 오일 밀봉 베어링과 더블 볼 베어링의 장점을 흡수합니다. 베어링의 수명은 40,000시간으로 늘어납니다. 볼을 추가한 후 주행 소음이 증가하지만 여전히 더블 볼 베어링보다 적습니다.
라이플 베어링 무브러시 팬
전통적인 오일 밀봉 베어링을 개량한 라플 베어링은 내마모성 소재를 채택하여 오일 함량이 높은 중공 베어링을 만들어 베어링과 코어 사이의 마찰을 줄였으며, 라플 베어링은 또한 역나선 홈과 오일 유지 홈이 있는 코어를 가지고 있어 팬이 작동할 때 오일이 역방향 역류를 형성하여 오일이 손실되는 것을 방지하고 베어링의 수명을 늘립니다. 위의 구조와 부품을 채택함으로써 라플 베어링 팬은 오일 함량과 오일 유지 용량을 크게 개선하고 소음을 줄일 수 있습니다.
더블 볼 베어링 무브러시 팬
더블 볼 베어링은 고급 베어링에 속합니다. 베어링은 축 주위에 여러 개의 작은 강철 볼을 가지고 있으며, 팬 페이지 또는 축 회전 시 강철 볼이 회전을 따릅니다. 모두 볼이기 때문에 마찰이 적고 오일 누출이 없습니다. 더블 볼 팬의 장점은 수명이 더 길고 약 40,000 ~ 55,000시간입니다. 노화 방지 성능이 좋으며 고속 팬에 적합합니다. 더블 볼 베어링의 단점은 제조 비용이 높고 동일한 RPM 수준에서 최대 소음이 발생한다는 것입니다(볼 베어링 마찰 지점이 2배 증가하기 때문).
유압 베어링 무브러시 팬
유압 베어링은 AVC가 개척한 기술입니다. 다시 말해서, 오일 밀봉 베어링의 개량형입니다. 유압 베어링은 오일 밀봉 베어링보다 오일 저장 공간이 더 크고 고유한 루프백 오일 공급 회로가 있습니다. 유압 베어링 팬은 다시 상당히 낮은 소음 수준에서 작동하고 최대 40,000시간의 매우 긴 서비스 수명을 가지고 있습니다. 그러나 모든 AVC 라디에이터가 유압 베어링 팬을 사용하는 것은 아닙니다.
나노 베어링 무브러시 팬
전통적인 오일 밀봉 베어링 팬은 사용 중에 더 많이 마모되고 장시간 사용하면 신뢰성이 떨어집니다.나노 베어링은 이 문제를 효과적으로 극복합니다.베어링 기술을 사용한 세라믹 샤프트는 나노 크기의 폴리머 재료와 특수 첨가제를 완전히 융합하고, 펀칭 몰드와 세라믹 분말로 만든 소결 공정을 사용하여 강하고 매끄럽고 내마모성 등의 특성을 가지고 있습니다.나노 세라믹 베어링(NCB)은 고온에 대한 저항성이 강하고 휘발성이 없어 팬의 수명을 크게 연장합니다.나노 베어링은 세라믹과 본질적으로 유사하여 더 많이 갈수록 더 매끄러워집니다.테스트에 따르면 나노 세라믹 베어링(NCB)이 있는 팬의 평균 수명은 150,000시간 이상입니다.
DC 무브러시 팬 지식 원리 및 내부 구성
내부 구성
DC 무브러시 팬 구조:주로 회전자, 고정자, 외측 프레임, 모터(전동기) 및 기타 부분품으로 구분됩니다.
●팬 로터 부분: 공기 흐름을 생성하는 핵심인 팬 블레이드를 포함합니다. 냉각 팬 샤프트는 균형 잡힌 팬 블레이드 롤, 로터 자기 링 및 영구 자석을 지지하는 데 사용되며, 자기 레벨 전환 속도를 촉진하는 열쇠, 자기 링 외부 프레임, 고정 자기 링입니다.
●팬 스테이터 섹션: 지지 스프링, 개별 베어링 밸런스 샤프트, 고속, 저마찰, 장수명 회전을 제공하는 베어링, 스냅 링, 전체 부품을 회전시키는 고정 노듈, 모터 부품, 회전 방향, 회전 속도를 생성하는 키 등이 포함됩니다.
●냉각팬 외부 프레임: 팬 모터 및 디플렉터를 지원합니다.
●팬 모터 부분: 회로 기판을 포함하여 에너지 소비 및 신호 입출력을 제어하고, 실리콘 강판(즉, 고정자 자석, 상부 권선 코일)은 자기 레벨 사전 스위칭을 생성하고, 실리콘 강판 상부 및 하부 덮개는 고정 절연체를 덮습니다.
DC 브러시리스 팬의 기본 사항
●팬 크기: 팬 치수는 일반적으로 팬의 외측 길이와 제품의 두께(mm)로 표현됩니다. 팬 사양과 모델 번호는 일반적으로 치수에 따라 명명됩니다. 예를 들어, AD6010의 6010은 60*60*10mm를 의미합니다.
●정격 전압: 팬의 정격 작동 시의 전압 값으로 일반적인 DC 팬 전압은 일반적으로 5V, 12V, 24V, 48V 등입니다.
●팬 속도: 팬 회전 속도는 분당 RPM(분당)이며, 팬의 중요한 매개변수입니다. 고속 테이블의 대량의 풍량을 가져올 수 있습니다. 제조업체는 종종 제품을 초고속(U), 고속(H), 중속(M), 저속(L)으로 표준화하여 사용자가 자신의 상황에 따라 선택할 수 있도록 합니다.
●풍량: 정량적 팬 용량 표시기. 단위는 분당 입방 피트(CFM)이지만 일부 지역에서는 분당 입방 피트(CMM), 1CMM=35.31CFM으로 표시합니다.
●풍압: 표준 풍류가 풍저항을 극복하는 능력. 환기 또는 냉각 단위의 효과에 직접 영향을 미칩니다. mm-h2o, 일부 지역 표지판 단위 inh2o, 1mmh2o=0.03939inh2o.
●소음 값: 중요한 매개변수입니다. 단위는 DBA(데시벨)이지만 환기 및 냉각 효과와는 관련이 없지만 다양한 환경의 사용은 매우 까다롭습니다.
●베어링 시스템: 이 구성은 팬의 영혼 구성 요소로 제품의 기계적 수명과 직접 관련이 있습니다. 일반적으로 볼 베어링과 오일 베어링으로 분류됩니다.
●커넥터 : 팬의 중요한 디테일이며, 종종 무한, 2P, 3P, 대형 4P 등으로 분류됩니다.
DC 무브러시 팬 회로
소형 DC 모터는 가전제품, 특히 컴퓨터에 널리 사용됩니다. 이 새로운 DC 팬은 브러시리스 구조를 채택하여 마모 및 파손이 쉽고 소음이 많으며 수명이 짧은 기존 정류자 유형(브러시) 모터의 단점을 극복했습니다. 물리적 특성에 따라 여러 팬 전기가 그려집니다.
도로.
DC 무브러시 팬 원리
홀 소자 기반 펄스 발생기는 구조가 간단하고 성능이 좋습니다. 기관차 전기 시스템의 혹독한 전자기 환경은 제품 자체에 강력한 간섭 방지 기능이 필요합니다.
무브러시 DC 팬은 전자파 간섭이 없는 무브러시 모터로 구동되어 전자파 간섭, 높은 소음, 짧은 기계적 수명의 단점을 완전히 극복하였으며, 전자 및 전기 작업자를 위한 강제 냉각이 필요한 응용 분야에 널리 사용됩니다.
우리 공장
선전 텅카이 특수 전기유한공사는 중국 공업정보화부로부터 핵심 부품 프로젝트에 대한 전략적 파트너로 지정된 전문 특수 모터 공급업체입니다.
12년 동안 무브러시 팬, 블로워 제조에 집중했습니다. 주요 제품은 다음과 같습니다. DC 팬, AC 팬, EC 팬, 블로워, 모터. 15x4mm, 18x4mm 마이크로 냉각 팬, 10만 회전 모터, 2만 pa 고압 블로워, 30만 pa 공기 펌프, 환풍기 터빈을 차례로 개발했습니다. 저희 회사는 16dB 무소음실과 4-범위 풍동 시스템을 보유하고 있으며, 최소 풍량은 0.1 CFM까지 측정할 수 있고 최대 압력은 100,000 pa까지 측정할 수 있습니다. 저희 회사는 항상 기술을 지침으로 삼고, 독립적인 제품을 핵심으로 삼아 고객에게 특별한 팬 맞춤화를 제공하고 방열 시스템 계획을 맞춤화할 수 있습니다.
자격증
자주하는 질문
저희는 중국에서 전문적인 DC 무브러시 팬 제조업체 및 공급업체로, 고품질의 맞춤형 서비스를 제공하는 데 특화되어 있습니다. 저희 공장에서 재고가 있는 고급 DC 무브러시 팬을 도매로 구매하실 수 있습니다. 좋은 서비스와 저렴한 가격을 제공합니다.
